PIR SENSORI HC-SR501
Tuotekoodi Nimitys Hinta
alv 0%		 Määräportaat/alennukset
HCSR501
 LIIKETUNNISTIN / PIR ANTURI HC-SR501
.		 2,50
/ KPL		 . . .

Infrapunasensori liikehtimisen tunnistamiseen ihmisen/eläimen lämpösäteilyn johdosta.

HC-SR501 pystyy havaitsemaan ihmisen kulkemisen yleensä n. 7 metriin asti.

Käyttöjännite: 4,5-12V
Signaalijännite: 3,3V
Virrankulutus: < 2mA
Koko: 32mm x 24mm x 24mm

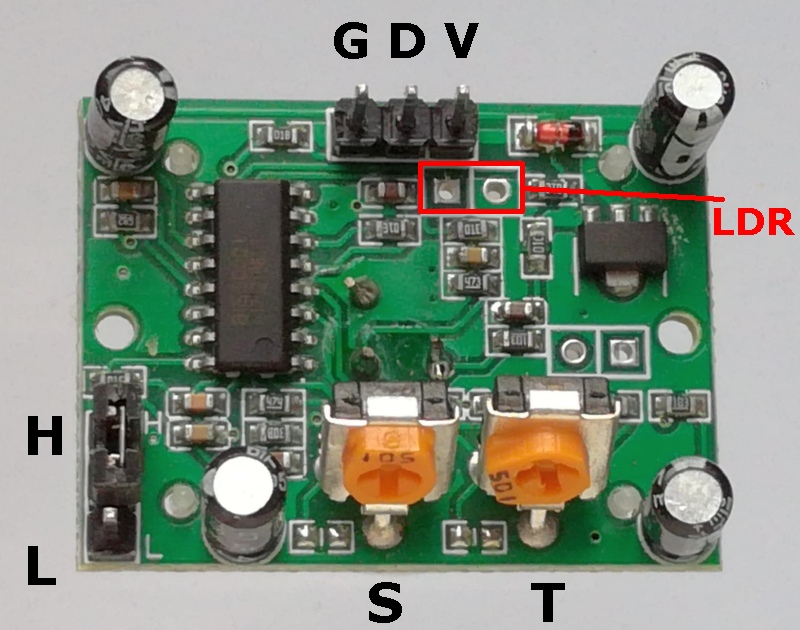

Liitokset/säätimet



G: Maa
D: Signaali ulos
V: Käyttöjännite
S: Herkkyyssäätö
T: Viiveen säätö (noin 1s-3min)
LDR: Tähän voidaan lisätä LDR vähentämään herkkyyttä kun on valoisaa

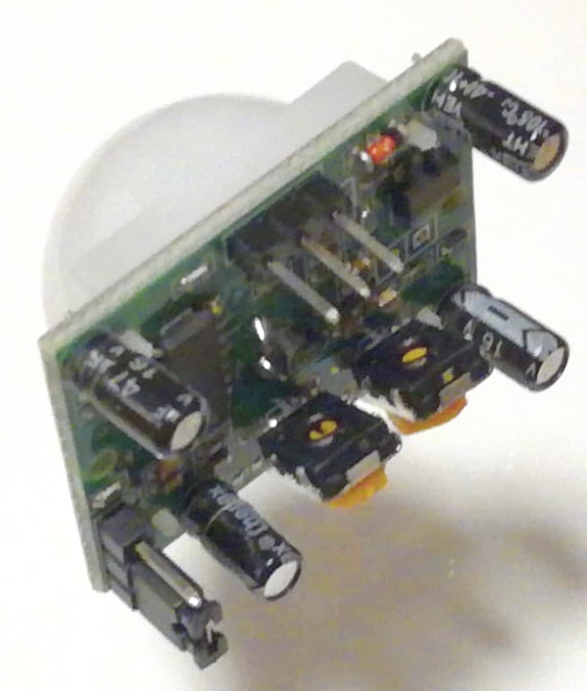

../pics/HCSR501.jpg ../pics/HCSR501_b.jpg


H: Kun oikosulkupala on näissä pinneissä, sensori havainnoi liikkeitä jatkuvasti ja jatkaa viivettä, eli pitää signaalilähdön ylhäällä. Yleisimmin käytettävä asento.
L: Ei havainnoi liikkeitä kun lähtö on jo ylhäällä, joten viiveen pituus ei kasva vaikka sen aikana liikutaan. Reagoi uudestaan vasta jos signaali palaa nollaksi ja tunnistaa liikettä.
