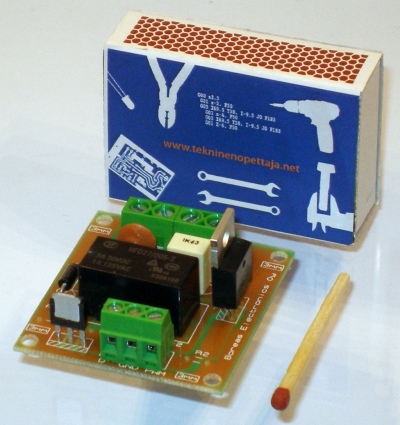

Porattu ja tinattu piirilevy pwm-moottoriohjaimelle.

Piirilevy moottoriohjaimelle, jolla on hyvä hyötysuhde myös matalilla jännitteillä ja jota voi ohjata alkaen 3,3V logiikalla.
Moottorin suunnanvaihto on toteutettu pienellä releellä, jolloin varsinainen teho-ohjaus on toteutettu vain yhtä mosfet-transistoria käyttäen. Kytkennän jännitehäviö on täten todella pieni.

Piirilevyn koko: 40mm x 43.2mm
Ohjausjännite: 3,3V - max. 20V
Virtakesto: 3A jatkuva, 6A hetkellinen
Moottorijännite:
Releen ja Fet-transistorin jännitekeston mukainen

Rakennusohjeet Ideaportissa

Rakennusohjeiden lisäksi on Ideaport-sivustolla
pari esimerkkivideota moottoriohjainta käyttävistä
IoT-laitteista ja ko. ohjaamiseen tarvittavien
Arduino-ohjelmistojen linkit (ESP12/32).

www.ideaport.fi
