Uusittu piirilevymalli (03/2023).
Piirilevy soveltuu sekä 5mm pintaliitosledien (Mid-Power esim. MP52, 5630, 5730...) sekä jalallisten 3mm-10mm ledien kytkentöihin 2,5mm ja 5mm jalkavälillä.
Piirilevyllä on paikat kolmelle etuvastus-/led parille. Piirilevyllä voi näin tehdä sekä kolmen ledin sarjaankytkennän (12V käyttö) tai kolmen ledin rinnankytkennän (esim. 5V/USB-käyttö). Piirilevy on tinattu juottamisen helpottamiseksi ja lämmönsiirron parantamiseksi.
Piirilevyä käytetään usein kolmeen osaan (katkoviivoja pitkin) leikattuna ja nämä yleisimmin USB-jännitteellä käytettävät valaisimet ovat Ideaportin elektroniikkaohjeitten suosituimpia rakentelukohteita.
Piirilevyn koko: 24mm x 69mm

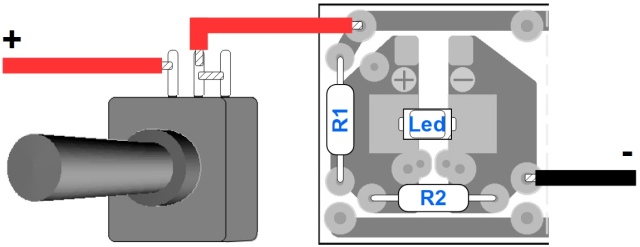

Kytkentämalli yhden ledin kytkennästä kirkkauden säädöllä, joka on supersuosittu USB-jännitteellä toimiva kytkentä.
Piirilevyn tiedot ja kytkentäesimerkkejä
Piirilevyyn liittyviä varsinaisia rakenteluohjeita löydät Ideaportin elektroniikkaohjeiden valaisinosiosta:
