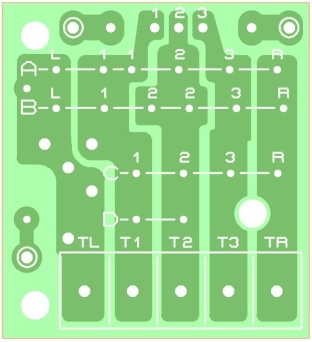

Pieni yleispiirilevy, joka on suunniteltu erityisesti transistori- ja regulaattoripiirien yksinkertaisiin kytkentöihin.
Piirilevyllä voi toteuttaa erilaisia jänniteregulaattoreita, esimerkiksi 78-/79-sarjan kiinteäjännitteisillä regulaattoreilla (ja näiden hakkurityyppisillä vastineilla) sekä myös säädettävillä LM317/LM350 regulaattoreilla.
Piirilevy soveltuu myös vahvistin- tai kytkinasteiden rakenteluun transistoreilla ja pieneksi apupiirilevyksi antureita- ja niiden vahvistusasteita varten. Piirilevyllä on paikka trimmerille (pysty- että vaakamallisten 10mm trimmereiden sopivuus), jolla voidaan toteuttaa esim. regulaattorin LM317 jännitteen säätö.
Piirilevyn reunalle sopivat ruuviliittimet joiden rasteri on 5mm tai 5.08mm.
Piirilevyn koko: 32.5mm x 35.5mm
Ohessa on muutamia ohjeita joissa kyseistä piirilevyä on käytetty.
